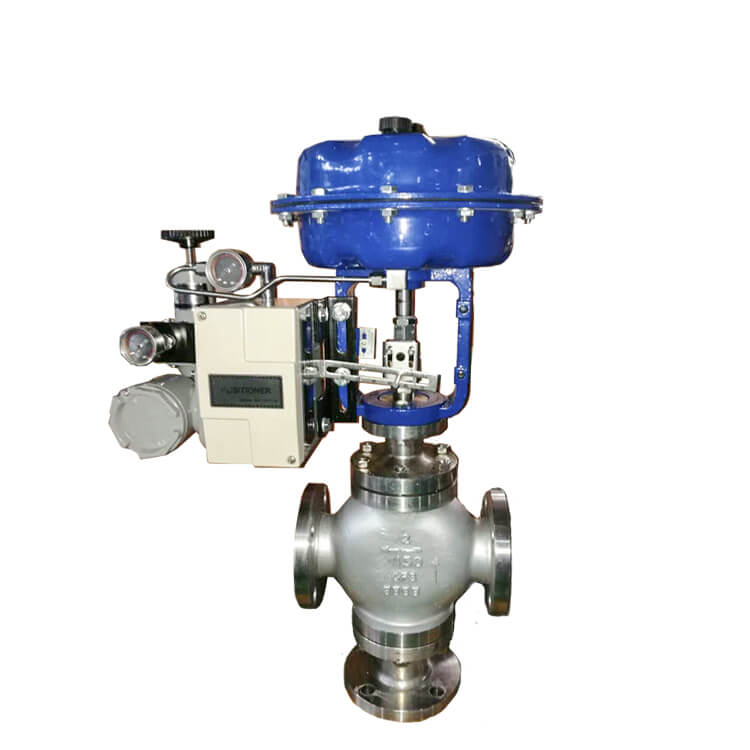

Katup kontrol pneumatik covna
Apa itu katup kontrol?
Katup kontrol terdiri dari aktuator dan katup kontrol. Menurut berbagai aktuator, itu dapat dibagi menjadi katup kontrol pneumatik dan katup kontrol listrik. Katup pengatur cocok untuk udara, air, uap, berbagai media korosif, lumpur, minyak dan media lainnya. Fungsi utama dari katup pengatur adalah mengatur tekanan, aliran, suhu dan parameter lain dari medium.
Parameter teknis katup kontrol pneumatik:
Katup kontrol pneumatik menggunakan udara terkompresi sebagai sumber daya, silinder pneumatik sebagai aktuator, dan menggunakan posisi katup, konverter, katup solenoid, katup penahan, tangki gas, filter gas dan aksesori lainnya untuk menggerakkan katup untuk mencapai nilai sakelar. Atau penyesuaian proporsional, menerima sinyal kontrol sistem kontrol otomatisasi industri untuk menyelesaikan penyesuaian media pipa: aliran, tekanan, suhu, level cairan, dan parameter proses lainnya. Katup kontrol pneumatik ditandai dengan kontrol sederhana, respons cepat, dan secara intrinsik aman, tanpa tindakan tahan ledakan tambahan.
| Jenis | Kursi tunggal, kursi ganda, jenis lengan |
| Kisaran ukuran (inci) | DN20 hingga DN200 (3/4 "hingga 8") |
| Tekanan | 16/40/64 bar (232 /580 /928 psi) |
| Suhu | Jenis Standar: -20 ℃ hingga 200 ℃ (-4 ° F hingga 392 ° F)Jenis Suhu Rendah: -60 ℃ hingga 196 ℃ (-76 ° F hingga 384,8 ° F) Jenis Pendinginan: -40 ℃ hingga 450 ℃ (-40 ° F hingga 842 ° F) |
| Opsi Koneksi | Bergelang atau dilas |
| Bahan katup | WCB, CF8, CF8M, besi cor |
| Bahan segel | Ptfe |
| Aksesori pneumatik | Positioner, FRL, katup solenoid pneumatik dan sakelar batas |
| Karakteristik aliran | Persentase yang sama, linier, pembukaan cepat |
| Tipe aktuator | Aktuator diafragma multi-musim semi |
| Jenis Tindakan Aktuator | Tindakan Langsung, Tindakan Terbalik |
| Spring Range | 20 TO100KPA, 40 hingga 200 kpa, 80 hingga 240kpa |
| Tekanan pasokan | 0,4 hingga 0,5mpa |
| Rentang yang dapat disesuaikan | 50: 1 |
Dimensi katup kontrol pneumatik:
